FESTO气缸选型有哪些原则
来源: | 作者:admin | 发布时间: 2018-05-21 | 283次浏览 | 分享到:


  气缸所运行的原理是通过空气在气缸中膨胀转化为机械能,气体在压缩机气缸中进行活塞压缩运动来提高压力,在作业中发挥着不可或缺的作用。编者以德国FESTO品牌的汽缸为您介绍该品牌气缸如何选型。

  这几大方面教您如何选择FESTO气缸


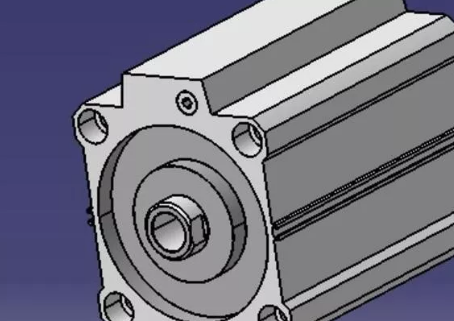

  FESTO气缸的选型


  程序1:根据操作形式选定气缸类型:


  气缸操作方式有双动,单动弹簧压入及单动弹簧压出等三种方式。


  程序2:选定其它参数:


  1、选定气缸缸径大小 根据有关负载、使用空气压力及作用方向确定。


  2、选定气缸行程 工件移动距离。


  3、选定气缸系列。


  4、选定气缸安装型式 不同系列有不同安装方式,主要有基本型、脚座型、法兰型、U型钩、轴耳型。


  5、选定缓冲器 无缓冲、橡胶缓冲、气缓冲、油压吸震器。


  6、选定磁感开关 主要是作位置检测用,要求气缸内置磁环。


  7、选定气缸配件 包括相关接头。


  2、安装形式


  根据安装位置、使用目的等因素决定。在一般情况下,采用固定式气缸。在需要随工作机构连续往返转时(如车床、磨床等),应选用回转气缸。在要求活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式气缸。有特殊要求时,应选择相应的特殊气缸。


  3、作用力的大小


  即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。缸径过小,输出力不够,但缸径过大,使设备笨重,成本提高,又增加耗气量,浪费能源。在夹具设计时,应尽量采用扩力机构,以减小气缸的外形尺寸。


  4、活塞行程


  与使用的场合和机构的行程有关,但一般不选满行程,防止活塞和缸盖相碰。如用于夹紧机构等,应按计算所需的行程增加10~20㎜的余量。


  5、活塞的运动速度


  主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50~800㎜/s。对高速运动气缸,应选择大内径的进气管道;对于负载有变化的情况,为了得到缓慢而平稳的运动速度,可选用带节流装置或气-液阻尼缸,则较易实现速度控制。选用节流阀控制气缸速度需注意:水平安装的气缸推动负载时,推荐用排气节流调速;垂直安装的气缸举升负载时,推荐用进气节流调速;要求行程末端运动平稳避免冲击时,应选用带缓冲装置的气缸。
